在NFC/RFID設備中，電子標簽要集成或貼合到產品上，作為設備的一個部件發揮功能，往往因空間有限，不可避免要將電子標簽（通常是被動式的）貼在金屬等導電物體表面或貼在臨近位置有金屬器件的地方。這樣一來，標簽在讀卡器發出的信號作用下激發感應出的交變電磁場很容易受到金屬的渦流衰減作用而使信號強度大大減弱，導致讀取過程失敗。因此需要在產品中增加抗金屬材料吸波材料提高讀卡靈敏度。

吸波材料特點：

   吸波材料是一種以吸收電磁波為主的功能復合材料，消除屏蔽腔體內電磁波的來回反射，減少雜波對自身設備的干擾，也有效防止電磁輻射對周圍設備及人員的騷擾和傷害，是一種消除電磁波污染的高級手段。將吸波材料應用于電子設備中可吸收泄露的電磁輻射，能達到消除電磁干擾的目的。根據電磁波在介質中從低磁導向高磁導方向傳播的規律，利用高磁導率鐵氧體引導電磁波，通過共振，大量吸收電磁波的輻射能量，再通過耦合把電磁波的能量轉變成熱能。

頻率：125KHz、13.56MHz

標準：ISO14443A\B，ISO15693

芯片：TI德州儀器，Philips飛利浦，復旦FM11RF08

尺寸：200x100mm×0.3mm

厚度：0.3mm(最薄0.12mm，可按照客戶定制尺寸或開模具)背膠厚度加：0.03mm

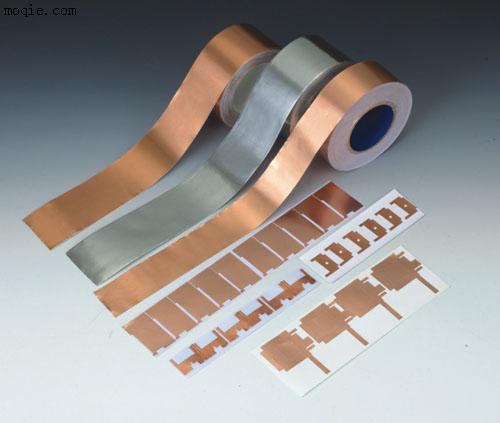

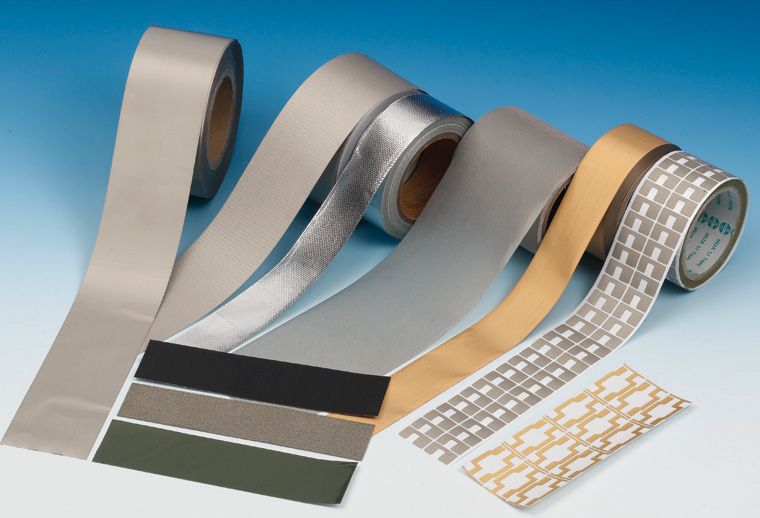

EMI系列電磁屏蔽材料:

EMI系列電磁屏蔽材料是由填充能對電磁波起到有效耗散作用的吸收介質的聚合物制成，具有很好的從十兆赫茲到千兆赫茲干擾噪音的吸收衰減作用，它能消除設備腔體內電磁波來回反射，減少雜波對自身設備的干擾，也有效防止電磁輻射對周圍設備及人員的騷擾和傷害，是一種消除電磁波污染的高級手段。

   這個頻段覆蓋了大部分民用消費電子雜波頻段或高次諧波頻段， 當由于設計或者工藝等方面的原因，即使是采用了電磁屏蔽、濾波、接地等技術和手段，有時也很難達到預期的效果時，不需要對設計和工藝作任何的改動，只需找到干擾源用本材料粘貼或固定上即可,就可以解決屏蔽手段所無法解決的一些EMC/EMI問題 。

典型技術指標

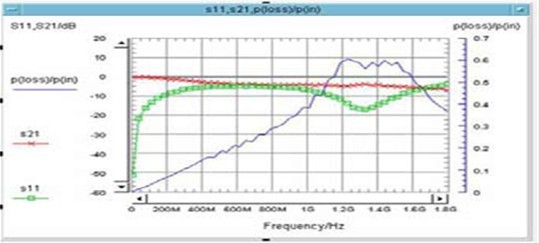

典型應用屏蔽吸收曲線

應用范圍：

    可用于125KHz、13.56MHz等不同芯片的標簽，封裝加工成抗金屬和抗電磁干擾標簽,還可以嵌入手機或讀卡器等硬件設施內部起到隔離電路板和磁感應場等作用。
